Agence de Barcelone

CUB, un incubateur de startups, propose des programmes d'accompagnement et des espaces de coworking (salles de réunion, formation, séminaires). Le siège social est à Paris et l'entreprise possède déjà des agences internationales à Francfort, Hong-Kong, Los Angeles et en Corse. dans le cadre de notre BTS, nous sommes chargés de réaliser l'infrastructure réseau pour la nouvelle agence de CUB Barcelone.

Actions menées

Éléments réseaux :
• Pare-feu : Boîtier Stormshield SN210 (FW-BARCELONE)
• Switch du local technique : Aruba 2930F 8G (SW-LT-BARCELONE)
• Switch d’extrémité : Aruba 1930 8G (SW-BARCELONE)
• Serveurs : 2 HPE Proliant DL20 Gen 11 (pve1barcelone, pve2barcelone)
• Micro-serveur : Raspberry Pi 5 (pvePlbarcelone)

Configuration du réseau LAN
• Pare-feu (FW-BARCELONE) : Configuration et mise en place des règles de filtrage.
• Switch du local technique (SW-LT-BARCELONE) :
  - Création des VLAN :
   • VLAN 10 → SRV-PRODUCTION
   • VLAN 20 → ADMINISTRATION
   • VLAN 30 → CLIENT
  - Mise en place du protocole 802.1Q.
• Switch d’extrémité (SW-BARCELONE) :
  - Association des VLAN 10, 20 et 30 à différents ports du switch.
  - Création d’un port tagué pour la liaison vers le pare-feu.
• Serveurs et cluster Proxmox :
  - pve1barcelone, pve2barcelone et pvePlbarcelone forment un cluster Proxmox pour l’hébergement des machines virtuelles (VM).
• Serveurs DHCP :
  - servDHCPbarcelone : Fournit le service DHCP pour les VLAN 20 et 30.
  - HDservDHCPbarcelone : Deuxième serveur DHCP pour assurer la haute disponibilité du service DHCP.
• Résolveur DNS : resolvNNSharcelone : Serveur DNS sous forme de VM.
• Serveur Ansible : servansible.barcelone.cub.fr : Automatisation de la gestion et de la configuration des infrastructures informatiques via Ansible.
• Autres machines virtuelles :
  - Serveur Windows 2022 avec Active Directory.
  - Deux VM Windows 11 (Clients).
  - Une VM Debian 12 (Client).

Configuration du réseau DMZ
• Serveur DNS (nsObarcelone) : Serveur DNS de l’agence de Barcelone.
• Serveur Web (servwebbarcelone) : Héberge le site Web de l’agence de Barcelone.

Productions écrites

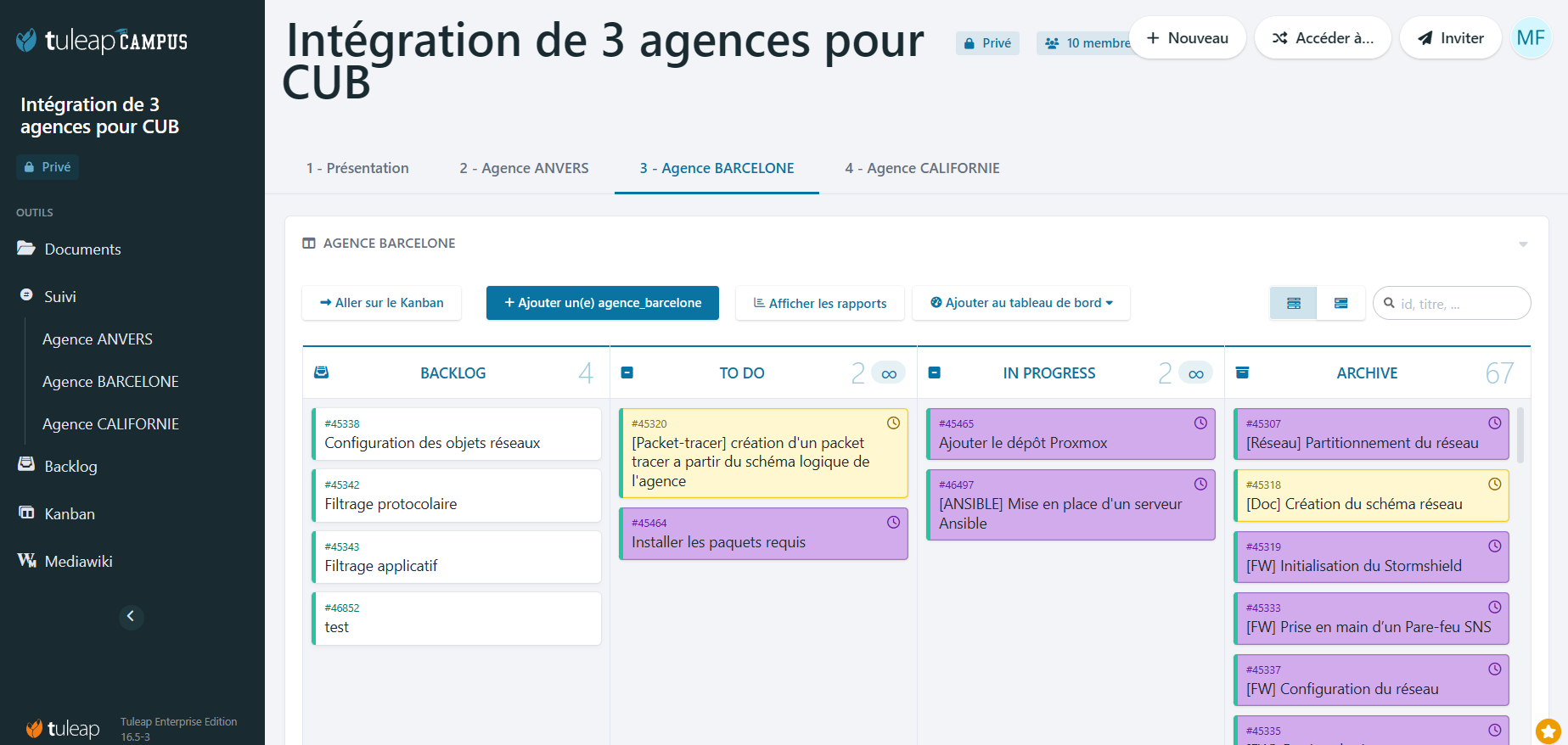

• Documentation technique : Stockée sur GitLab, incluant :
  - Configuration détaillée de chaque élément du réseau.
  - Documentation spécifique à chaque composant.

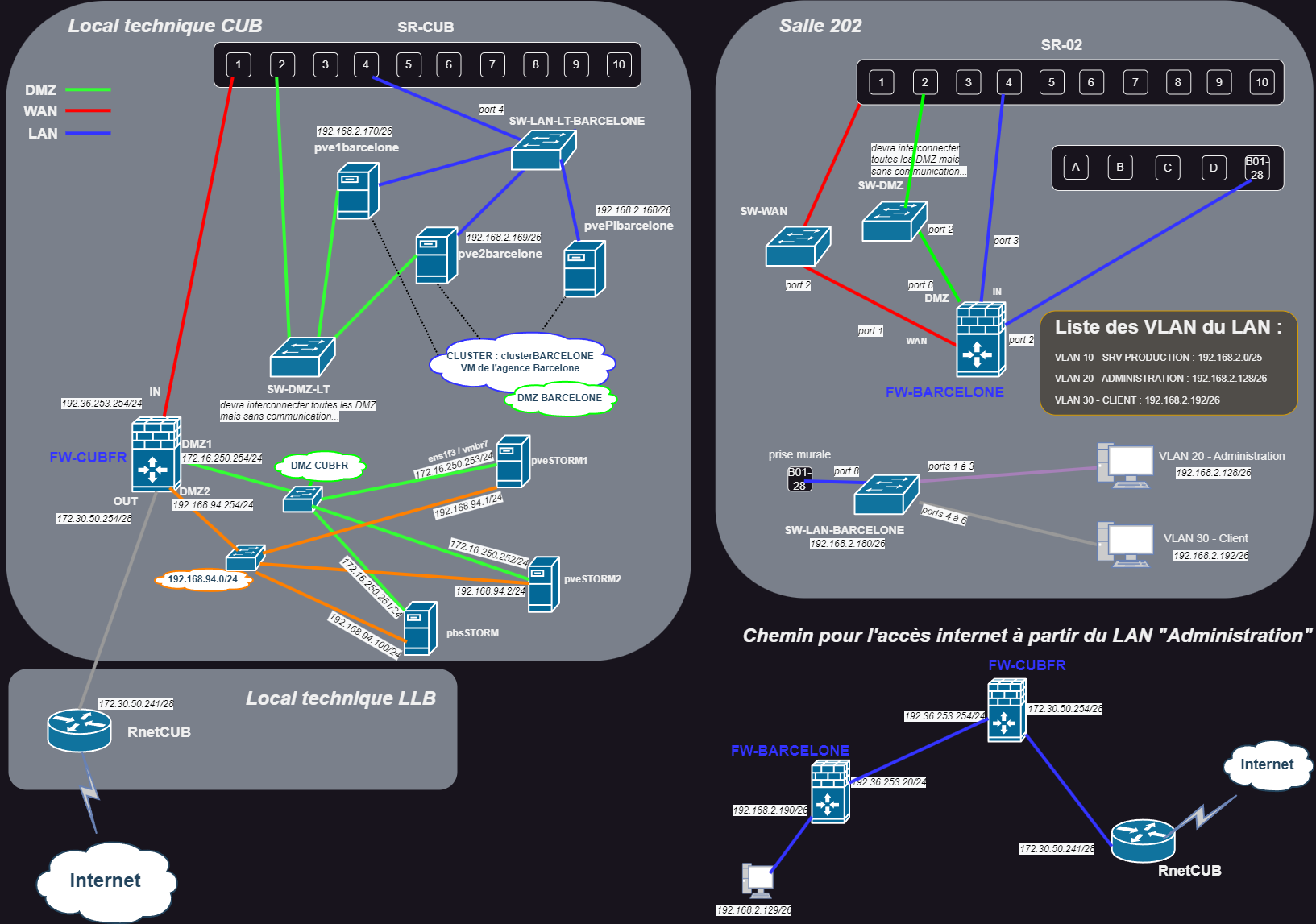

• Schéma de l’infrastructure réseau :
  - Création d’un schéma visuel détaillant l’architecture et les connexions entre les éléments du réseau.

Objectifs du projet :Pour l'agence de Barcelone, nous devons consulter le dépôt GitLab dédié, pour trouver la documentation technique et le cahier des charges. Notre mission est de suivre ces directives pour concevoir et mettre en place l'infrastructure nécessaire, incluant l'adressage IP, la configuration des équipements et l'intégration au réseau global de CUB.
